Velja rétta breytirinn í HDMI snúru: Tæknileg innsýn og framúrskarandi OEM framleiðslu

Nútímaleg skjáuppsetning byggir að miklu leyti á stöðugri merkjaþýðingu á eldri og næstu-kynslóðar vídeósamskiptareglum. Að velja réttan breytir í HDMI snúru krefst nákvæms skilnings á samskiptareglum vélbúnaðar, virkri IC vinnslu og framleiðslugæði til að forðast rýrnun merkja, flökt eða rammar falla.

Skilningur á breytir í HDMI snúrur: hvernig þær virka

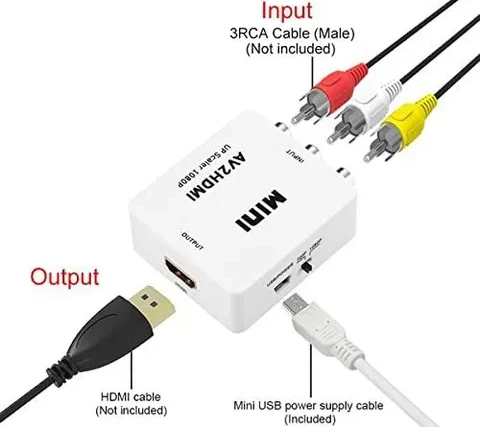

Stafræn vs. Analog merkjabreyting (DisplayPort, USB-C, VGA til HDMI)

Nútíma breytir tilHDMI snúrurnota sérhæfða brú IC til að þýða ó-HDMI myndstrauma yfir í TMDS eða FRL merki sem HDMI skjáir þurfa. Merkjabreyting fer í grundvallaratriðum eftir því hvort upprunaviðmótið gefur frá sér innfædda stafræna pakka eða eldri hliðstæða spennu.

Umbreytir stafrænum viðmótum eins og DisplayPort eðaUSB-C(með VESA DisplayPort Alternate Mode) yfir í HDMI felur í sér endur-pakkagerð gagna og endur-kóðun samstillingarklukka án þess að breyta undirliggjandi stafrænu hleðslu. DisplayPort notar ör-pakkaarkitektúr sem keyrir yfir lág-mismunamerki (LVDS), en HDMI byggir á Transition Minimized Differential Signaling (TMDS) eða Fixed Rate Link (FRL) í HDMI 2.1.

Aftur á móti þarf að breyta hliðstæðum VGA merkjum í HDMI há-hraða Analog-to-Digital Converter (ADC) flís til að sýna 0,7V hámarks-til-hámarks RGB spennubylgjuform, búa til nákvæma tímasetningu pixlklukku í gegnum Phaseed-Ljóddhljóð (PLL) bitastraumur.

Virkir vs. óvirkir breytir: Hvenær þarftu knúið flísasett?

Óvirkir breytirkaplar treysta á tvískiptur-hamur upprunatengi til að senda frá sér HDMI merki, á meðan virkar breytikaplar samþætta sérstakt vinnslukubbasett til að þýða samskiptareglur virkan óháð getu upprunatengis. Aðgreiningin ákvarðar samhæfni vélbúnaðar og hámarks upplausn sem hægt er að ná.

Óvirkir millistykki (oft merktir DP++) virka eingöngu þegar frumgrafíkörgjörvi (GPU) skynjar HDMI vaska í gegnum Display Data Channel (DDC) pinna og skiptir innra PHY útgangi hans yfir í TMDS merkjagjöf. Hlutlaus umbreyting er almennt háð HDMI 1.4 eða 2.0 forskriftum og mistakast þegar fleiri en tveir skjáir eru tengdir á AMD Eyefinity eða Nvidia Surround stillingum vegna takmarkana á klukku rafalli á GPU.

Virkur breytir í HDMI snúrur innihalda innbyggðan stigskipti og samskiptabrú IC (eins og Parade, MegaChips eða Synaptics lausnir) sem dregur 5V afl frá hýsiltengi eða ytri USB inntaki. Þessir virku ICs smíða sjálfstætt TMDS/FRL mismunaklukku og gagnabrautir, sem gerir þær nauðsynlegar fyrir margar-skjáruppsetningar, langar snúrur eða ekki-DP++ heimildir.

Tæknilegar helstu upplýsingar: Bandbreidd, endurnýjunartíðni (4K@60Hz, 8K) og HDCP samskiptareglur

Til að velja-afkastamikil breytikapal þarf samsvarandi samskiptabandbreidd, rammatíðni og innihaldsverndarstaðla yfir alla merkjakeðjuna. Missamandi forskriftir valda minnkandi upplausn, svörtum skjám eða bilun í handabandi.

HDMI frammistöðu mælist beint með bandbreidd: HDMI 1.4 styður 10,2 Gbps (4K@30Hz), HDMI 2.0 styður 18,0 Gbps (4K@60Hz með 4:4:4 lit) og HDMI 2.1 gerir 48 Gbps (8K@60Hz eða 8K@1204K). Virkir brúarflísar verða að vinna úr þessum gagnahraða án þess að kynna pakkakippi eða bitavillutíðni (BER) toppa.

Ennfremur er há-bandbreidd Digital Content Protection (HDCP) samræmis skylda fyrir spilun fjölmiðla; HDCP 1.4 á við um 1080p efni, en HDCP 2.2 og HDCP 2.3 vernda 4K/8K fjölmiðlastrauma. Umbreytingarsnúra verður að fara gegnsætt framhjá eða þýða HDCP lykla á milli uppruna og vaska til að koma í veg fyrir að spilun hindri.

Viðskipta- og iðnaðarforrit og helstu kaupviðmið

Notkunartilvik neytenda: Leikjaspilun, vinnustöðvar og fjöl-skjástækkun

Notkun neytenda á breyti í HDMI snúru miðar að því að stækka skjáborðsfasteignir og tengja há-hressingarhraða-leikjatæki við nútíma sjónvörp eða skjái. Til að ná flöktandi-lausu sjónrænu framlagi þarf stöðugar samskiptareglur um handtak.

Skrifborðsvinnustöðvar sem nota GPU með mörgum DisplayPort útgangum þurfa oft virka DP tilHDMI breytirtil að keyra auka HDMI skjái. Í leikjaspilun krefst þess að umbreyta Type-C eða DP í HDMI 2.1 stuðning fyrir Variable Refresh Rate (VRR), Auto Low Latency Mode (ALLM) og AMD FreeSync gegnumgang.

Ófullnægjandi snúrur með lélegum tímastýringum kynna rammastamma, aukna inntakstöf eða reglubundið skjáleysi af völdum taps á klukkusamstillingu við kraftmikla rammahraðabreytingar.

Fyrirtækja- og iðnaðarforrit: AV verkfræði, stafræn merking og stjórnherbergi

Iðnaðar- og verslunar-AV umhverfi krefjast umbreytingarvélbúnaðar sem getur unnið stöðugt allan sólarhringinn undir miklum rafsegultruflunum og líkamlegu álagi. Áreiðanleiki kerfisins vegur þyngra en fagurfræðilegar óskir neytenda.

Myndveggir í stjórnherbergi, skjákerfi fyrir flugupplýsingar (FIDS) og vinnustöðvar fyrir læknisfræðilegar myndatökur treysta á langdrægni breytir í HDMI samsetningar sem varðveita heilleika merkja yfir 10 til 30 metra. Iðnaðaruppsetningar beita oft virkum umbreytingum sem eru felldar inn í veggplötur eða rekkieiningar.

Þessar uppsetningar krefjast öflugrar rafstöðuafhleðslu (ESD) verndar-venjulega ±8kV snertingu og ±15kV lofthleðslu-til að koma í veg fyrir kerfishrun af völdum stöðurafstöðu-í mikilli-umferð í atvinnuhúsnæði.

Mikilvægar kaupviðmiðanir: Hlífar, flísar, tengihúðun og sveigjanleiki kapals

Til að meta breytir í HDMI snúru þarf að skoða leiðaraefni, hlífðararkitektúr,tengimálmvinnslu og endingu líkamlegrar jakka. Ódýrt byggingarval kemur í veg fyrir langtíma-merkjasendingu.

Til að ná sem bestum árangri skaltu forgangsraða eftirfarandi vélbúnaðareigindum:

Hljómsveitarmælir:28 AWG til 24 AWG súrefnis-frjáls koparkjarnar (OFC) lágmarka dempun yfir lengri vegalengdir samanborið við kopar-klætt stál (CCS).

Fjöllagsvörn:-Einstök snúin pör vafin inn í álpappír, auk ytri 85%+ koparfléttu úr tinnu, skjöld gegn rafsegultruflunum (EMI) og útvarpstíðnistruflunum (RFI).

Tengihúðun:24K gull-húðuð tengi standast oxun og viðhalda lágu snertiþoli í gegnum þúsundir pörunarlota.

Álagsléttir og jakki:Samþætt sprautumótuð-þreytandi stígvél ásamt sveigjanlegum PVC- eða fléttum nylonjakka kemur í veg fyrir brot á innri leiðara við beygjuradíus.

Inni í hágæða breytistreng: Verkfræði- og merkjaheilleika

Hágæða koparleiðarar, EMI/RFI hlífðarvörn og eftirlit með merkjadeyfingu

Yfirburða merkjasending í snúrum umbreytir byggir á lágri-viðnámsleiðara yfirbyggingu og þéttri fjöl-varn til að stjórna innsetningartapi og þverræðu. Nákvæm vírbygging ræður beinlínis afköstum bitavilluhlutfalls.

Há-tíðnimismunamerki krefst þéttrar viðnámssamsvörunar-venjulega 100Ω±10Ω yfir mismunapör. Frávik í rúmfræði leiðara valda endurkasti merkja, mæld sem hátt afturtap á vektornetgreiningartæki (VNA).

Með því að nota nákvæma-pressaða líkamlega froðuða pólýetýlen (FPE) einangrun, viðhalda hár-lagssnúrum jöfnu bili milli mismunadrifsvíra, halda auga- skýringarmyndaopum hreinum og breiðum, jafnvel yfir lengri lengd.

Há-afkastamikil IC-kubbasett fyrir litla-töf, mikla-stöðugleika

Samþætta hringrásarborðið sem er til húsa inni í kapalskelinni þjónar sem vinnslukjarni sem ber ábyrgð á þýðingu siðareglur, jöfnun merkja og endurheimt klukku. Val á flísum stjórnar hitastöðugleika og kerfissamhæfi.

Topp-virkir breytirkaplar samþætta háþróaðar System-on-Chip (SoC) lausnir með samþættum aðlögunarjöfnunarrásum (EQ). Þessar hringrásir magna sjálfkrafa upp hátíðnimerkjahluta- sem deyfast af lengd kapalsins.

Hágæða ICs starfa með lágmarks hitauppstreymi og halda vinnuhitastigi undir 45°C til að koma í veg fyrir hitauppgjöf, sjónræna gripi eða minnisleka við langvarandi há-bandbreidd 4K/8K myndbandssendingar.

Mótuð togaflétting og endingargott húsnæði fyrir langtímaáreiðanleika-

Vélræn skeljabygging verndar brothætta prentaða hringrásarplötusamstæðuna (PCBA) og lóðasamskeyti fyrir umhverfisrýrnun og vélrænu áfalli. Tvöfaldar-laga mótunaraðferðir bjóða upp á frábæra einangrun.

Hágæða breytir nota innra hlífðarbúr úr koparþynnu sem er lóðað 360 gráður í kringum PCB-ið, sem síðan er hjúpað í stíft innra PVC mót áður en það tekur á móti endanlegu sink-blendi eða álhýði.

Þessi burðarsamloka kemur í veg fyrir beygjuálag á ör-lóðmálmssamskeyti þegar snúran er beygð eða dregin, sem tryggir vélrænan endingu og viðvarandi EMI innilokun við tengitengi.

Samstarf við faglegan framleiðanda: SZAOST hæfileikayfirlit

Nákvæmni framleiðsla og háþróaður sjálfvirkur prófunarinnviði

Til að skila samkvæmri merkiheilleika í -miklum framleiðslulotum þarf fullkomlega sjálfvirkar framleiðslulínur og stranga sannprófun á rannsóknarstofu. SZAOST samþættir háþróaða sjálfvirkni á hverju stigi kapalsamsetningar.

Framleiðsluaðstaða notar sjálfvirkar há-nákvæmni vírafnáms- og púlsleysissuðuvélar til að festa ofur-fínna vírleiðara beint á PCBA púða án hitaskemmda.

Sérhver fullbúinn breytistrengur gengst undir 100% sjálfvirkar breytuprófanir á hátíðni augngreiningartækjum- og Quantum Data 780/882 HDMI samræmisprófara, sem sannreynir TMDS klukkuheilleika, framkvæmd HDCP handataka og núll ramma tap fyrir pökkun.

Alhliða OEM / ODM aðlögun: Kapallengdir, efni og vörumerki

B2B viðskiptavinir þurfa sérsniðinn kapalbúnað sem er hannaður fyrir tiltekna markaðshluta, iðnaðargirðingar eða auðkenni smásölumerkja. SZAOST veitir fullkomna enda-til-enda OEM/ODM framleiðsluaðlögunar.

Verkfræðiaðstoð spannar allt frá PCB skýringarbreytingum og sérsniðnum IC vélbúnaðarsníða að vélrænni skel iðnaðarhönnun. Helstu aðlögunarvalkostir eru:

Sérsniðnir formþættir:Slimline tengi, rétt-hyrnt 90∘ hús og skrúfað-lásspjald-festingar fyrir iðnaðarvélar.

Sérsniðið efni:TPE halógen-lausir jakkar fyrir læknisfræðilega notkun, ofur-sveigjanlegt sílikon fyrir flytjanlegur tæki, eða málm sink-blendihús fyrir hágæða smásöluvörumerki.

Vörumerki og pökkun:Laser-ætuð lógó, sérsniðin litasamsvörun- (Pantone), sérhæfðar snúrulengdir (0,1m dúnglar upp í 15m virkar keyrslur) og -vistvænar-umbúðir í smásölu.

Strangt gæðatrygging og alþjóðleg staðalvottun (CE, FCC, RoHS)

Samræmi við aðfangakeðju á heimsvísu krefst strangrar fylgni við alþjóðlega raföryggis-, umhverfis- og rekstrarsamhæfi staðla. SZAOST viðheldur ströngum gæðaeftirlitsramma á öllum framleiðslulínum.

Vinna undir ISO 9001:2015 gæðastjórnunarkerfum, framleiðsla vinnuflæði framfylgja strangri innkomu efnisskoðun (IQC), í-ferlisgæðaeftirliti (IPQC) og endanlegri gæðatryggingu (FQA).

Allir breytir í HDMI snúrur eru að fullu í samræmi við CE, FCC, RoHS og REACH tilskipanir, sem tryggja óaðfinnanlegur markaðsaðgangur og áreiðanlega frammistöðu á vettvangi fyrir alþjóðlega dreifingaraðila, kerfissamþættara og OEM vörumerki samstarfsaðila.

Algengar spurningar um breytir í HDMI snúru


Q1: Hver er aðalmunurinn á óvirkum og virkum breytir í HDMI snúru?

A:Óvirkur breytikapall treystir á upprunatækið (eins og DP++ tengi) til að gefa frá sér innfædd HDMI merki. Aftur á móti er virkur breytir yfir í HDMI snúru með innbyggðu-IC kubbasetti sem þýðir virkan samskiptamerki. Virkar snúrur eru nauðsynlegar fyrir ekki-DP++ uppsprettur, margar-skjáuppsetningar og há-upplausn/há-hressingarhraða sendingar (eins og 4K@60Hz eða 8K).

Spurning 2: Af hverju flöktir skjárinn minn eða tapar merki þegar ég notast við breytikapal?

A:Skjár flöktandi eða merkjafall stafar venjulega af ófullnægjandi merkjabandbreidd, lélegri EMI vörn, óvottaðri IC flís eða of mikilli lengd kapals sem veldur spennudempun. Með því að velja hágæða breytikapal sem er hannaður með 100% koparleiðurum, fjöl-lagsvörn og hágæða virkum flís tryggir það stöðuga, flöktlausa-sendingu.

Spurning 3: Getur USB-C til HDMI breytir snúra stutt 4K@60Hz og HDR?

A:Já, að því tilskildu að upprunatækið styðji USB-C DisplayPort Alternate Mode (DP Alt Mode) með nægri bandbreidd og að snúran sé með afkastamikilli-virkri umbreytingarflögu sem styður HDMI 2.0 eða HDMI 2.1 forskriftir.

Q4: Ber breytir í HDMI snúru hljóðmerki ásamt myndbandi?

A:Já. Nútíma stafræn snið eins og DisplayPort og USB-C bera náttúrulega fjöl-stafrænt hljóð. Fyrir hliðstæðar heimildir eins og VGA, hágæða VGA-til-HDMI snúrur innihalda innbyggða hljóðbrú (í gegnum 3,5 mm tengi eða USB) til að stafræna og flétta hljóð inn í HDMI merkjastrauminn.

Spurning 5: Hvaða OEM/ODM sérsniðmöguleika býður SZAOST fyrir pantanir á magnbreytikapalum?

A:SZAOST býður upp á fullkomnar OEM/ODM lausnir, þar á meðal sérsniðnar snúrulengdir, hýsingarefni (sink-álfelgur, ál eða TPE), rétt-horntengi, sérsniðna fastbúnaðarstillingu fyrir sérhæfða IC, leysir-grafið lógó og smásöluumbúðir sem eru hannaðar til að uppfylla sérstakar markaðskröfur.

Niðurstaða

Að fá réttan breytir í HDMI snúru krefst jafnvægis viðmótssamskiptareglur, virka IC vinnslumöguleika og líkamlega byggingarstaðla. Hvort sem um er að ræða fjöl-skjá fyrir fyrirtækisvinnustöðvar eða há-bandbreidd stafræn skjákerfi, kemur það í veg fyrir að merki falli út og bilanir í handabandi með því að velja verkfræðilegan-fullgiltan vélbúnað.

Með því að samþætta hár-nákvæmni leysisuðu, sjálfvirkar augnprófanir-skýringarmyndir og sveigjanlega OEM/ODM framleiðsluvalkosti,SZAOSTveitir alþjóðlegum samstarfsaðilum lausnir fyrir-áreiðanlegar merkjabreytingar. Hafðu samband við verkfræðingateymi SZAOST í dag til að ræða sérsniðnar forskriftir, biðja um framleiðslusýni eða fá samkeppnishæfa -beina tilboð í verksmiðju fyrir magn OEM pantanir.
